漏電開關在拉力試驗機中起到什么作用
來源：天氏庫力 發布日期
2018-10-10 瀏覽：
拉力試驗機是一款精密的材料力學試驗設備，它可以對橡膠、塑料、紡織物、防水材料、電線電纜、網繩、金屬絲、金屬棒、金屬板等材料做拉伸、壓縮、彎曲試驗。在組成它的零部件中除了有滾珠絲杠、力值傳感器、傳動系統、電機等，還有一個“名不見經傳”但作用很大的小裝置，如：漏電開關裝置。大家可別小看了這個裝置，它可以保護拉力試驗機不被電流短路或電流過大而損壞。然而在材料檢測儀器市場中，有很多試驗機生產廠家并沒有重視到這一點。
那么這個漏電開關裝置是如何工作的呢？

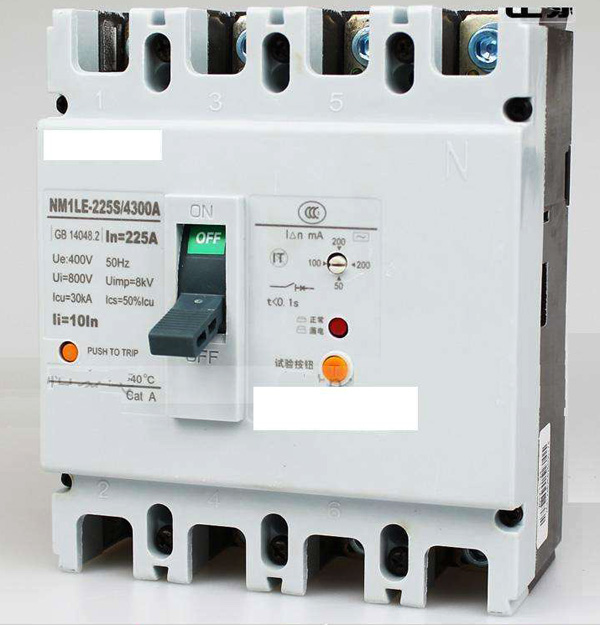

漏電開關:原來在它的內部有一個鐵芯，鐵芯上面有兩個繞組分別為主繞組和副繞組。其中主繞組也有兩個繞組分別是輸入電流繞組和輸出電流繞組，在沒有漏電的情況下輸入電流和輸出電流相等，在鐵芯上二磁通的矢量和為零，就不會在副繞組上感應出電流，反之副繞組上就會感應電壓形成，經放大器推動執行機構，致使開關跳閘，從而達到保護試驗機的作用。
在今后的試驗過程中，如果碰到漏電開關跳閘那么我們先不急于進行材料拉伸試驗，應該先檢查電路是否有問題。如果遇到線路老化應及時修復，修復之后可以再次將漏電開關裝置打開即可。該漏電裝置還可以安裝到其它材料檢測設備中去如(材料試驗機、環境檢測設備等)，這樣就會進一步增強了檢測儀器的使用安全性。
拉力試驗機中漏電開關的安裝位置如下圖：
