拉力試驗機示值誤差為負值的原因？如何解決？
來源：天氏庫力 發布日期
2018-12-13 瀏覽：
我們?cè)谟美υ囼?yàn)機測試產品時，有時候會發現示值的誤差算下來是負的，這是為什么呢？當我們的拉力機或拉力試驗機示值誤差為負誤差則說明試驗結果比實際值小。本文天氏庫力小編為大家介紹一下負誤差產生的原因及解決方法。

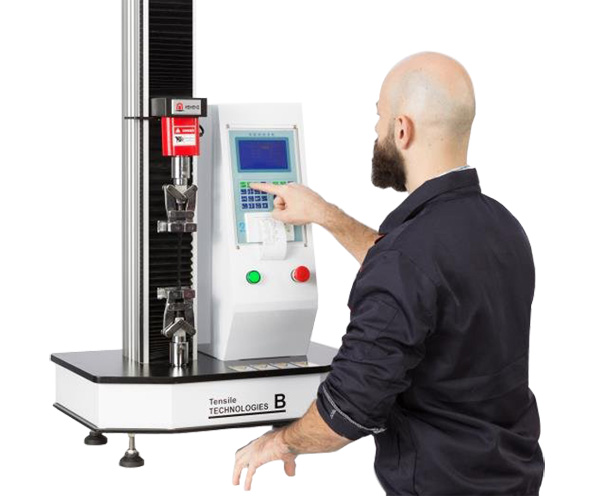

拉力機、拉力試驗機
拉力試驗機示值誤差為負誤差的原因及解決方法如下：
(1)拉力機的測力部分前后方向安裝不水平，將使擺軸的兩個軸承受到軸向分力的作用而增加了軸承的摩擦力，這一摩擦力的大小隨水平度增大而增加并且隨負荷的增加而增加，它所造成的示值誤差為負值。其特征是：對各級度盤其相對誤差隨負荷的增加而減少。
解決方法：因擺桿主軸安裝在箱體內無法直接測量，可借助擺桿與主軸的垂直來間接測量主軸水平。將刻度值不低于0.1/1000的方框水平儀靠在擺桿上部正面上，用調整機座下面墊鐵的方法調整到0.2/1000mm以?xún)?nèi)。
(2)拉力機的測力部分左右方向安裝不水平，測力活塞的軸線未通過方鐵刀刃的中心，加大徑向分力，增加了測力活塞和測力油缸的摩擦。它所造成的示值誤差為負值。其特征是：對各級度盤其相對誤差相同，在同一刻度范圍內的相對誤差也相同。
解決方法：用手推動擺桿使度盤指針轉到114處，然后用手上頂測力活塞，等拉板穩定后，放開測力活塞使其下移后活塞針尖端對準測力活塞座的窩，如果活塞針尖端未對準測力活塞座的窩，用調整底座下面的墊鐵方法解決。
(3)測力油缸太臟，使得測力活塞在上下移動時受到阻力而產生示值負誤差。
解決方法：拆卸測力油缸和活塞并清洗干凈。
(4)負荷指示機構推桿上的彈簧片靠在推桿上，從動針上的彈簧片與摩擦盤過緊、指針主軸桿軸承銹蝕有臟污、滑輪、滾輪和滑鐵槽內等有臟污。由于這些原因的存在，產生的摩擦引起示值負誤差。
解決方法：拆卸指示機構和自動描繪機構，將其清洗干凈。
(5)擺桿主軸軸承銹蝕有臟污，或安裝位置不當，擺桿擺動時受到摩擦阻力的影響，產生示值負誤差。
解決方法：拆卸擺桿主軸，清洗軸承，正確安裝。
(6)當試件斷裂產生劇烈振動，使得蓋板螺栓松動，導致材料拉力機測力機構的刀墊跳開，改變杠桿比，使其產生負誤差。由于刀墊跳開時可能向左也可能向右，所以有時也會產生正誤差。
解決方法：卸掉蓋板螺栓，提起拉板檢查刀墊和刀刃有無損傷，清洗后安裝即可。
(7)拉力試驗機上壓板球座臟污或失靈，平面調整困難，使試件偏心受壓而引起示值負誤差。
解決方法：將上壓板卸下，清洗球座和絲桿端部，添加少量機油，安裝后使上壓板球座運轉靈活，應經常保持上壓板球座的清潔。
