抓樣法測紡織面料拉伸強度和伸長率
來源：天氏庫力 發布日期
2019-08-05 瀏覽：
紡織品，紡織面料是生活中常見的產品，所以其質量的好壞關系到每一個人，國標GB/T24218《紡織品 非織造布試驗方法中對紡織面料的各項性能都有詳細的說明，達到什么樣的試驗結果，如果檢測，今天天氏庫力小編就來為大家介紹一下第18部分:斷裂強力和斷裂伸長率的測定(抓樣法)。
抓樣法用于測定織造或非織造的紡織面料，而修正抓樣法主要用于織造紡織面料。抓樣法為拉伸試驗，試樣寬度方向的中央部分夾持在夾具中。采用100mm x 150mm（最小尺寸）的長試樣，在距樣品一側邊緣處畫一條線平行于長邊方向。修正抓樣法類似，不同之處為從樣品兩側各剪掉一條，只留中間25mm（濕織物的測試規定有所不同）。在所有的試驗中。拉伸試驗速度規定為300mm/min(12in/min)，所要得到的測試結果為斷裂強力（最大載荷）和延伸率。
雖然帶有光滑表面或橡膠面的手動夾具也可工作，但許多客戶更偏愛氣動夾具，因為后者使用簡便、效率高、重復性好。氣動夾具允許客戶預設一個夾緊力，而手動夾具取決于操作者的力量（重復性可能不佳）。抓樣法規定上夾具的夾鉗面尺寸25mm x 25mm (或50 mm sizes)，同時建議下夾具的夾鉗面更大，修正抓樣法要求夾鉗面25mm x 50mm和50 x 50mm。

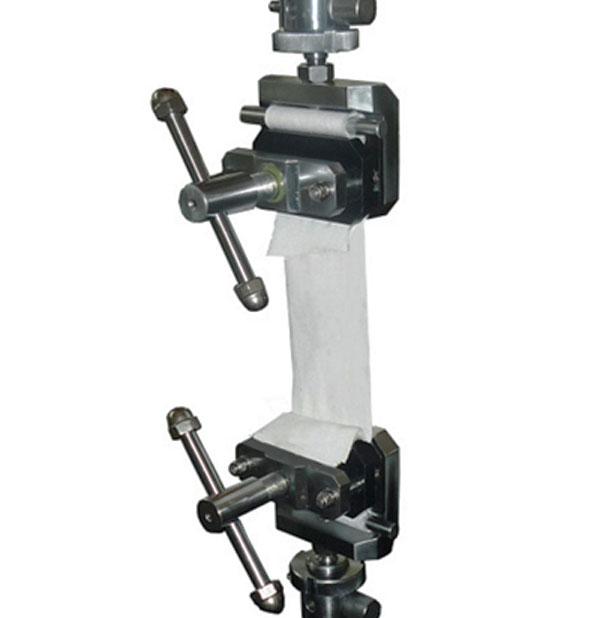

紡織面料手動拉伸夾具

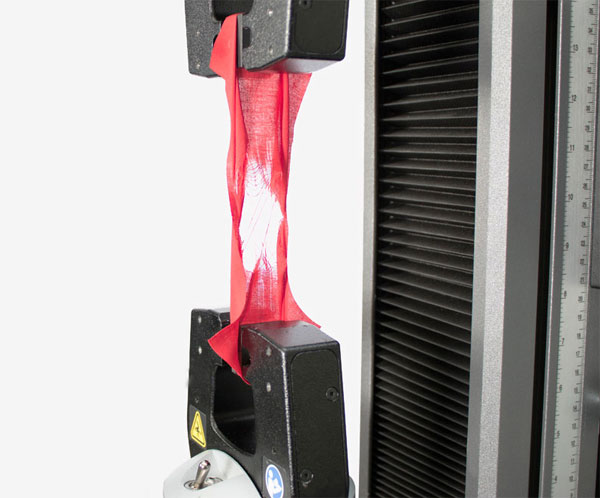

紡織面料氣動拉伸夾具
我們發現，夾緊力和試樣對中在這些測試中相當重要。太強的夾緊力會造成樣品過早破裂，而夾緊壓力不夠則可能會導致試樣滑動或在夾面或其附件的地方斷裂。軟件對抓樣法測試有著極大的幫助，這是因為軟件可以在夾鉗閉合時調整預載荷或預拉力, 或者如果在測試開始前試樣片夾持太過松弛的時候做修正。
常用紡織品拉伸的拉力試驗機參數要求：
1、測試方式：等速伸長（CRE）原理測定，并記錄斷裂強力、斷裂伸長（伸長率）、時間、次數等
2、測試方法：拉伸試驗方法
3、量 程：500N、1000N、2000N、3000N、5000N（選配）
4、測力精度：＜±0.5%
5、夾距：25～350mm(無級可調)
6、拉伸速度：1～500mm/min（任意設定）
7、回位速度：500mm/min
8、有效動程：800mm
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：根據需要選配（標準配置：55mm）
11、打印：輸出各種形式數據，曲線及統計結果
12、電 源：AC220V±10％ 50Hz
紡織面料拉力試驗機
推薦閱讀
【本文標簽】：抓樣,法測,紡織面料,拉伸,強度,和,伸長率,紡織品,紡織面
【責任編輯】：天氏庫力 版權所有：http://www.jy3b.com/轉載請注明出處
