国产精品久久久久久av下载红粉 _欧美大片欧美激情性色a∨久久_91网站在线看_久久噜噜噜精品国产亚洲综合 _亚洲精品免费av_亚洲影视九九影院在线观看_国产日本欧美一区二区三区在线_国产欧美一区二区三区视频_韩国三级日本三级少妇99_欧美在线视频观看免费网站

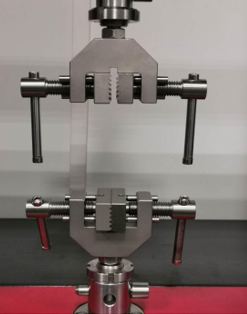

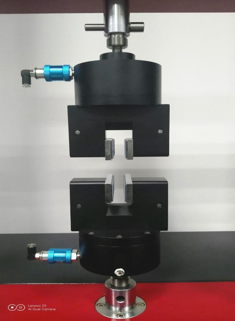

部分夾具示意圖

拉力試驗機在使用過程中出現(xiàn)打滑的原因


1、人為因素致使拉力試驗機打滑

造成拉力試驗機打滑的人為因素是由于操作人員在進行試驗時沒有按試驗的正確方法進行操作而造成的，主要有兩方面的因素：試樣夾持長度較短和夾具的鉗口選擇不當。

2、試驗夾持長度較短

拉力試驗機夾具的正確使用方式應該是，在試件的夾持長度與夾具齒面長度相同時，先借助外力推動鉗口，使其在夾持面上產(chǎn)生初始摩擦力，再通過試驗機橫梁的移動對試樣加載，摩擦力拉動鉗口(楔形口)時由于斜面的作用，軸向拉力越大，產(chǎn)生的夾持力也越大，試驗機夾具體上有兩個斜面的楔形口正是依據(jù)上述夾持方式，按照接受均勻壓應力設(shè)計的。但是，有些操作人員并沒有按照試驗機的使用要求進行操作，試樣夾持長度較短，或者是試樣加工的就太短，造成楔形口斜面受力不均，楔形口局部應力遠遠超過材料的屈服強度，從而使楔形口產(chǎn)生塑性變形、嚴重外翻，使楔形口斜面塌陷或磨損。夾具在這種情況下繼續(xù)使用，減小了楔形口的角
度，使夾具本體受力狀態(tài)惡化而出現(xiàn)打滑現(xiàn)象。

拉力試驗機夾具有多種不同的規(guī)格和夾面，針對不同的試樣采用不同的夾頭，有些操作人員在試驗時，使用大規(guī)格鉗口夾持小截面試樣，或使用平夾頭夾持大試樣，使得夾具與試樣接觸不緊密，摩擦系數(shù)明顯降低，直觀的表現(xiàn)為夾具的鱗狀尖峰被除數(shù)磨平，摩擦力大幅度的減小。當試樣受力逐漸增大達到大靜摩擦力時，試樣就會打滑，從面產(chǎn)生虛假屈服現(xiàn)象。

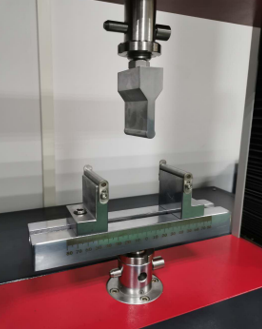

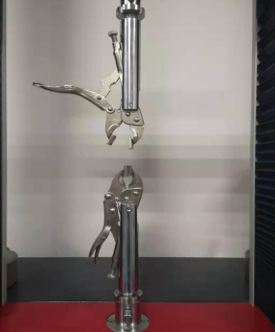

部分夾具示意圖


3.設(shè)備原因致使拉力試驗機打滑

設(shè)備原因主要有拉力機在拉試樣時由于氧化鐵皮落入楔形塊斜面而引起打滑。金屬試樣在進行拉拔過程中產(chǎn)生金屬氧化鐵皮，氧化鐵皮會落入到楔形塊與夾具相結(jié)合的斜面中，使得斜面的平整度被破壞、表面粗糙度嚴重下降，使楔形口(楔形塊)運動不靈活，在拉力不斷增加時，楔形塊沿燕尾斜面的滑動中產(chǎn)生爬行(跳躍行進)。拉伸加載過程中時常出現(xiàn)的叭、叭之聲，就是這樣產(chǎn)生的。這就是通常所說的打滑。
