在光伏制造領域，硅片的機械強度直接影響后續工藝的良品率和最終組件的可靠性。隨著硅片厚度持續減薄以提高效率與降低成本，其脆性特征越發成為制造過程中的關鍵挑戰。因此，建立準確、高效且適用于生產環境的力學測試方法，對工藝改進和質量控制具有重要意義。三點彎曲試驗因其設備簡單、操作便捷和對缺陷敏感等特點，已成為光伏硅片強度評價的重要手段。

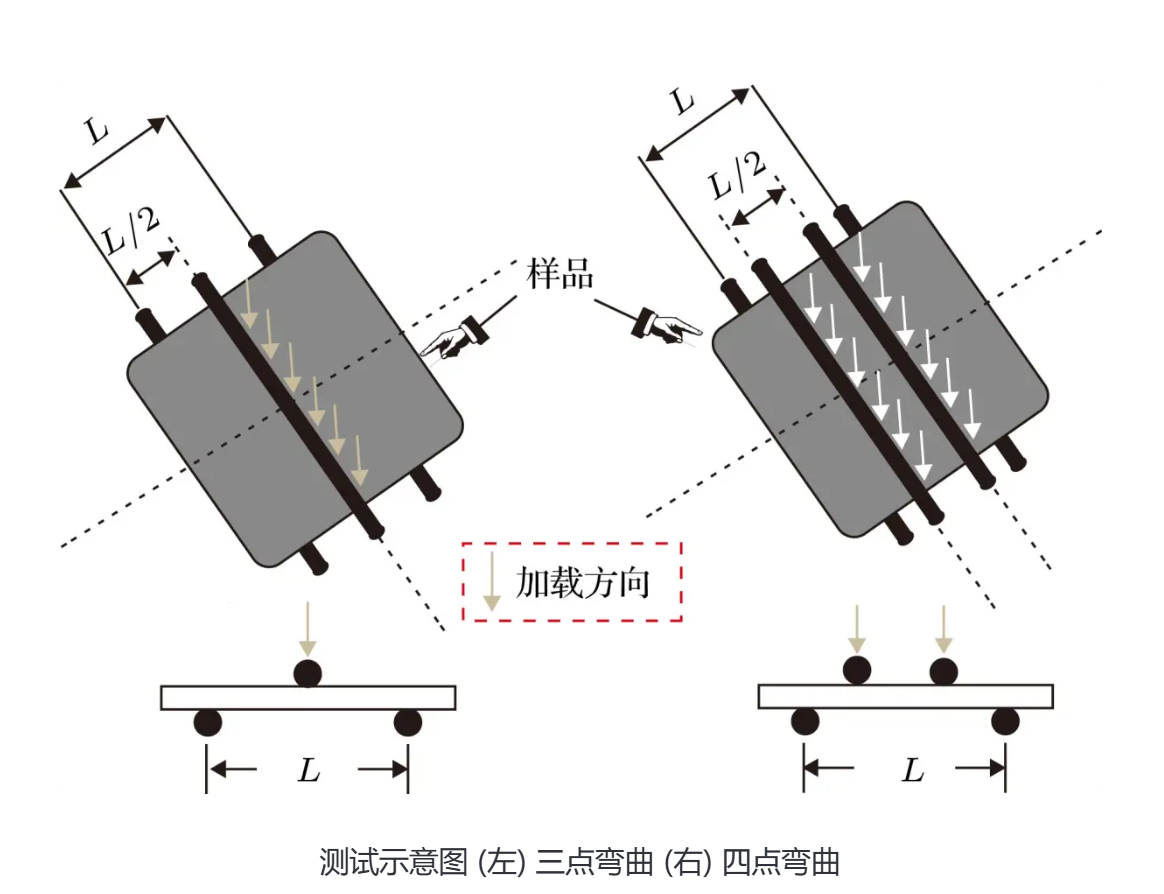

彎曲試驗是評估脆性材料力學性能的常用方法，主要包括三點彎曲和四點彎曲兩種加載方式：
三點彎曲：樣品置于兩個支撐滾柱上，通過在跨中施加集中載荷使其發生彎曲。該方法操作簡便，對樣品表面及邊緣缺陷較為敏感，最大拉應力出現在加載點正下方的樣品下表面。
四點彎曲：樣品由兩個支撐滾柱支撐，并通過兩個加載滾柱施加荷載。其在兩個加載點之間形成純彎曲段，該區域應力狀態均勻，更能反映材料本身的力學性能，受局部缺陷影響較小。
四點彎曲試驗在科學研究和新材料開發中具有明顯優勢，因其應力分布均勻，能夠更準確地測定材料的本征強度。然而，在實際工業生產中，硅片的斷裂往往起源于加工過程中引入的表面損傷、微裂紋或邊緣缺陷。這些缺陷是影響生產線良率的關鍵因素，而三點彎曲試驗對這類缺陷具有更高的檢測靈敏度，使其更適用于工藝監控和質量篩查。
在光伏硅片的生產質量控制中，測試方法的選擇需綜合考慮效率、成本和實際需求：
與生產節拍相匹配的測試效率：三點彎曲試驗裝樣簡單、測試速度快，能夠滿足在線抽檢的節奏要求，便于實施統計過程控制（SPC）。
對工藝缺陷的高敏感性：光伏硅片的強度分布往往受到切割、研磨及清洗等工序的影響。三點彎曲試驗中最大應力集中在狹小區域，更容易觸發源自局部缺陷的斷裂，從而更好地反映工藝一致性。
降低測試成本與操作難度：三點彎曲夾具結構簡單，對設備要求較低，更易于在生產線環境中實現標準化應用和數據比對。
行業標準的廣泛采用：目前國內外光伏行業在工藝監控和來料檢驗中普遍采用三點彎曲測試方法，這使得不同供應商和生產線之間的數據具有可比性。
值得注意的是，三點彎曲試驗結果的離散系數通常高于四點彎曲，這主要是由于其斷裂起源于樣品中最薄弱的缺陷。而從質量控制的角度看，這種對缺陷的敏感性恰恰是其核心價值所在——它能夠更好地揭示生產工藝中存在的波動和問題。
近期，我們與某光伏硅片制造商展開合作。該客戶正深受其某批次產品在電池線碎片率異常波動的困擾，亟需一種快速、可靠的方法來定位問題根源。
解決方案：

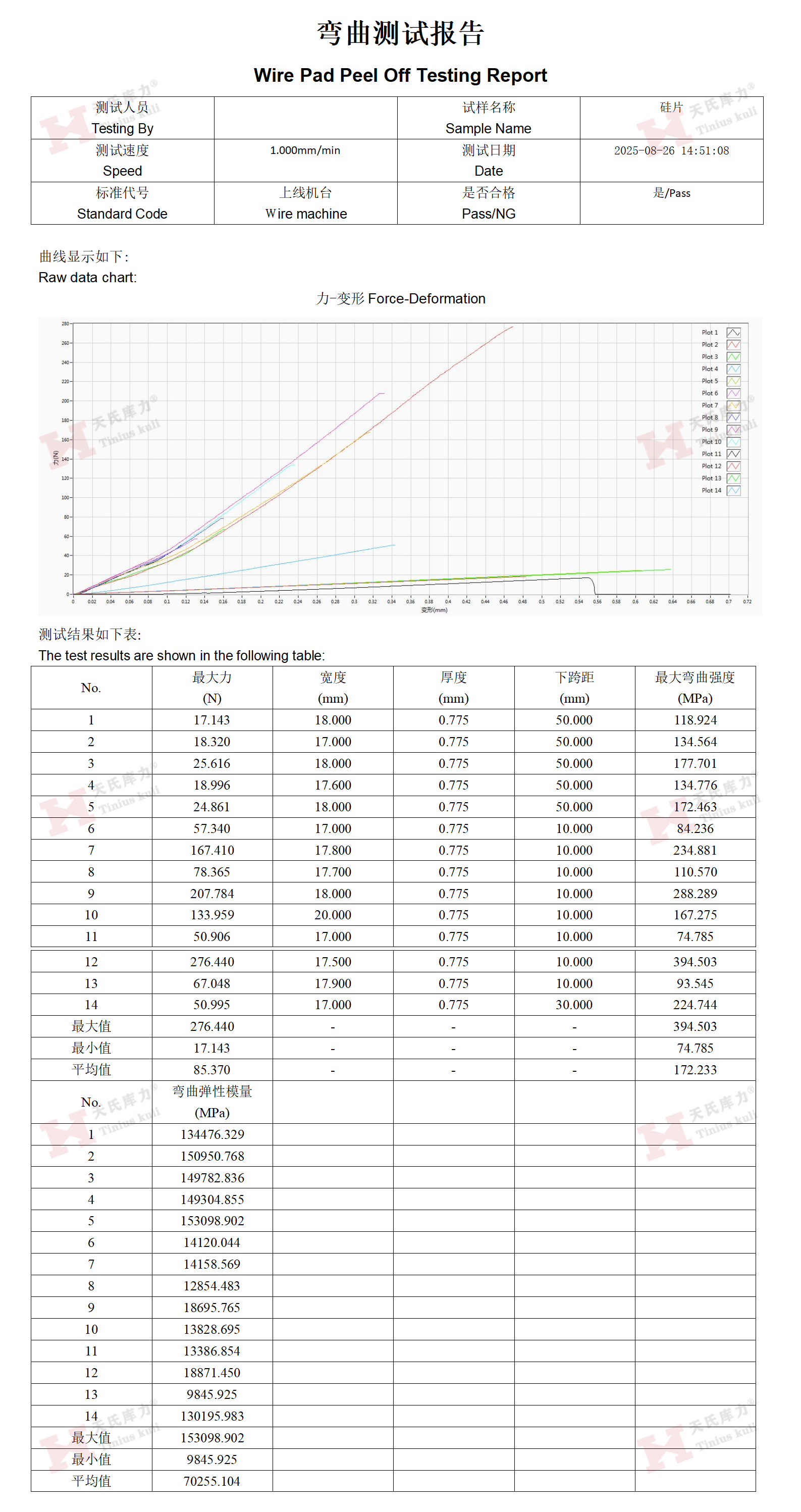

客戶采用了 TSKL-50D三點彎曲試驗機的立式彎曲測試模塊，對其生產的硅片進行了系統的三點彎曲試驗。該設備精度高、穩定性好，能精準繪制載荷-位移曲線并自動計算斷裂強度。
試驗價值：
本次合作中，三點彎曲測試并非用于追求材料的理論強度極限，而是作為一個高效、高靈敏度的過程診斷工具，成功為客戶：
快速精準定位了潛在的質量異常和工藝缺陷。
避免了持續性的生產浪費，提升了整體良率。
建立了基于數據的強度監控標準，為后續工藝優化提供了決策依據。
工欲善其事，必先利其器。客戶的成功實踐離不開可靠的設備支撐。TSKL-50D三點彎曲試驗機，正是為光伏行業量身打造的專業測試平臺。

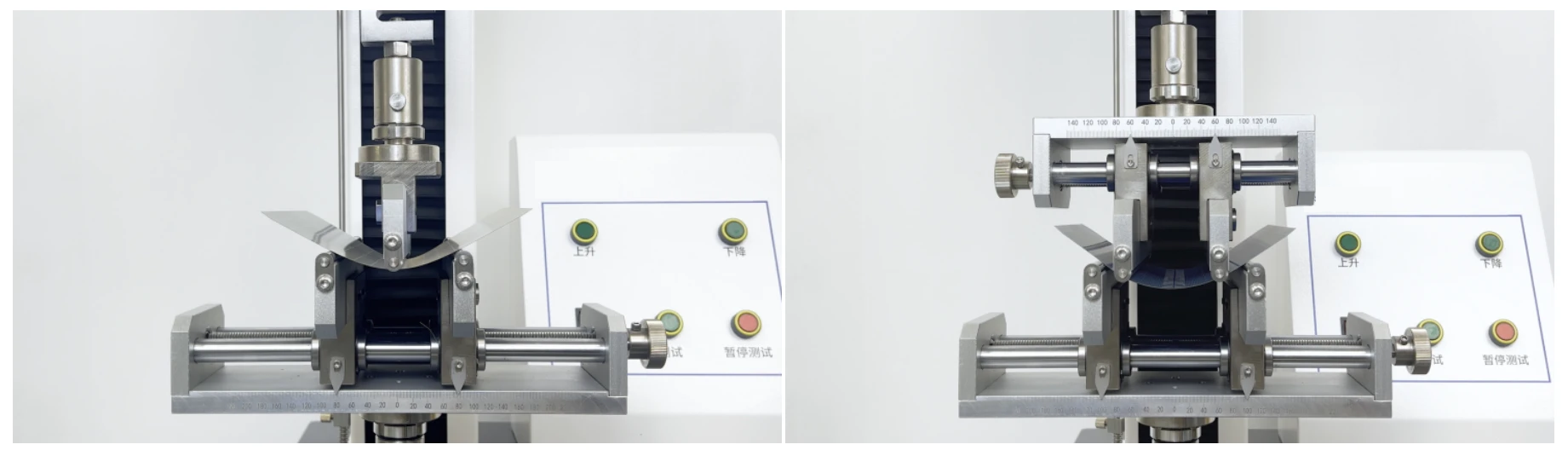

立式測試模塊：專用于電池片及硅片的彎曲、壓縮等力學試驗，輕松完成高精度的三點彎曲測試（也可選配四點彎曲夾具）。
一體式設計：一臺設備集成拉伸、壓縮、彎曲等核心測試功能，為客戶提供了一站式的力學性能檢測解決方案，極大提升了質檢效率與設備投資回報率。
選擇最合適的測試方法，而非理論最完美的，是質量工程中的大智慧。四點彎曲是優秀的研發工具，而三點彎曲則是大規模生產中進行強度篩查、質量控制和工藝監控的更實用、更高效、更經濟的選擇。它精準地擊中了工業化生產對效率、成本與風險控制的核心訴求。我們的客戶案例雄辯地證明，深入理解測試原理并結合實際生產需求，方能真正讓質量檢測數據創造價值。
