柔性傳感器作為現代電子技術的前沿領域，正悄然改變著我們與機器交互的方式。要讓這些柔軟的“感官”在實際應用中可靠工作，壓力測試是不可或缺的一環。
這項測試通過模擬傳感器在工作環境中可能遇到的各種力學條件，系統評估其性能與可靠性。本文將系統介紹柔性傳感器壓力測試的全貌，從基本概念到具體操作，為相關領域研究人員和技術人員提供相關參考。

01 柔性傳感器與壓力測試基礎

柔性傳感器是一類采用柔性材料制成的電子傳感器，能夠貼合在復雜曲面上工作，甚至承受一定程度的拉伸和扭曲。與傳統剛性傳感器相比，柔性傳感器在可穿戴設備、電子皮膚、智能紡織等新興領域具有明顯優勢。
這類傳感器的核心特征在于其機械柔韌性，而這恰恰也是其測試方法的挑戰所在。柔性膜擠壓式壓力傳感器的總厚度通常在2.5mm～4.0mm的范圍內，由柔性超彈性材料、硬質材料片及電阻應變片組成。
壓力測試對于柔性傳感器而言，是驗證其工作性能的關鍵環節。通過這項測試，研究人員可以評估傳感器在不同壓力條件下的響應特性，包括靈敏度、線性范圍、滯后性和重復性等關鍵參數。
沒有經過嚴格壓力測試的柔性傳感器，其實際應用可靠性將大打折扣。




02 壓力測試的目的與重要性

柔性傳感器壓力測試的核心目的在于驗證其在真實環境下的性能表現。隨著柔性傳感器應用場景的不斷擴展，對其實驗室性能評估提出了更高要求。
壓力測試能夠?yàn)閭鞲衅髟O(shè)計與優化提供數據支持。通過系統測試，工程師可以了解傳感器在不同壓力條件下的行為特征，進而改進材料選擇與結構設計。例如，研究表明，通過特定的標定方法，可以對傳感器在周邊約束和周邊自由兩種狀態下的性能進行分析，從而提出正確使用傳感器的方法。
可靠性驗證是壓力測試的另一重要功能。在實際應用中，柔性傳感器可能需要長期承受循環壓力負載。通過加速壽命測試，可以評估傳感器的長期穩定性與耐久性，為產品質量控制提供依據。
壓力測試還有助于建立行業統一的標準與規范。隨著T/QGCML 4624-2024《柔性薄膜壓力傳感器標定測試方法》等團體標準的發布，柔性傳感器壓力測試正逐步走向標準化與規范化。




03 壓力測試的方法與流程

柔性傳感器壓力測試是一個系統過程，需要嚴格按照測試標準進行操作。根據T/QGCML 4624-2024標準，柔性薄膜壓力傳感器的標定測試包括術語定義、技術要求、測試設備、測試流程、數學模型建立以及誤差分析等多個方面。

測試前準備

測試前需對傳感器進行外觀檢查，確保無可見損傷或污染。同時，測試環境應保持溫度穩定，避免環境因素對測試結果產生影響。傳感器需在測試環境中放置足夠時間，使其達到溫度穩定狀態。

測試流程

正式測試通常包含以下步驟：
初始性能測定：在無負載狀態下記錄傳感器的基線輸出值。
加載測試：以恒定速率施加壓力，同時記錄傳感器輸出。TSKL定制壓力試驗機可實現0.01~500mm/min的測定速度范圍，滿足不同測試需求。
保載測試：在特定壓力值下保持一段時間，觀察傳感器的穩定性與漂移特性。
循環測試：進行多次加載-卸載循環，評估傳感器的重復性與耐久性。
溫度耦合測試：結合加熱板（如20*20cm的加熱板）與隔熱板（如玻纖板），在不同溫度條件下進行壓力測試，評估溫度對傳感器性能的影響。




數據記錄與分析

測試過程中需詳細記錄壓力值、傳感器輸出（如電阻變化）、環境溫度等參數。后續通過數學模型的建立與誤差分析，對傳感器性能進行量化評估。
研究表明，基于柔性薄膜傳感器的檢測儀經過系統標定后，通過重復性實驗驗證，6次測量結果最大標準偏差可低至0.0885，表明這種測試方法具有較高的精確度和可行性。

04 測試設備與技術參數

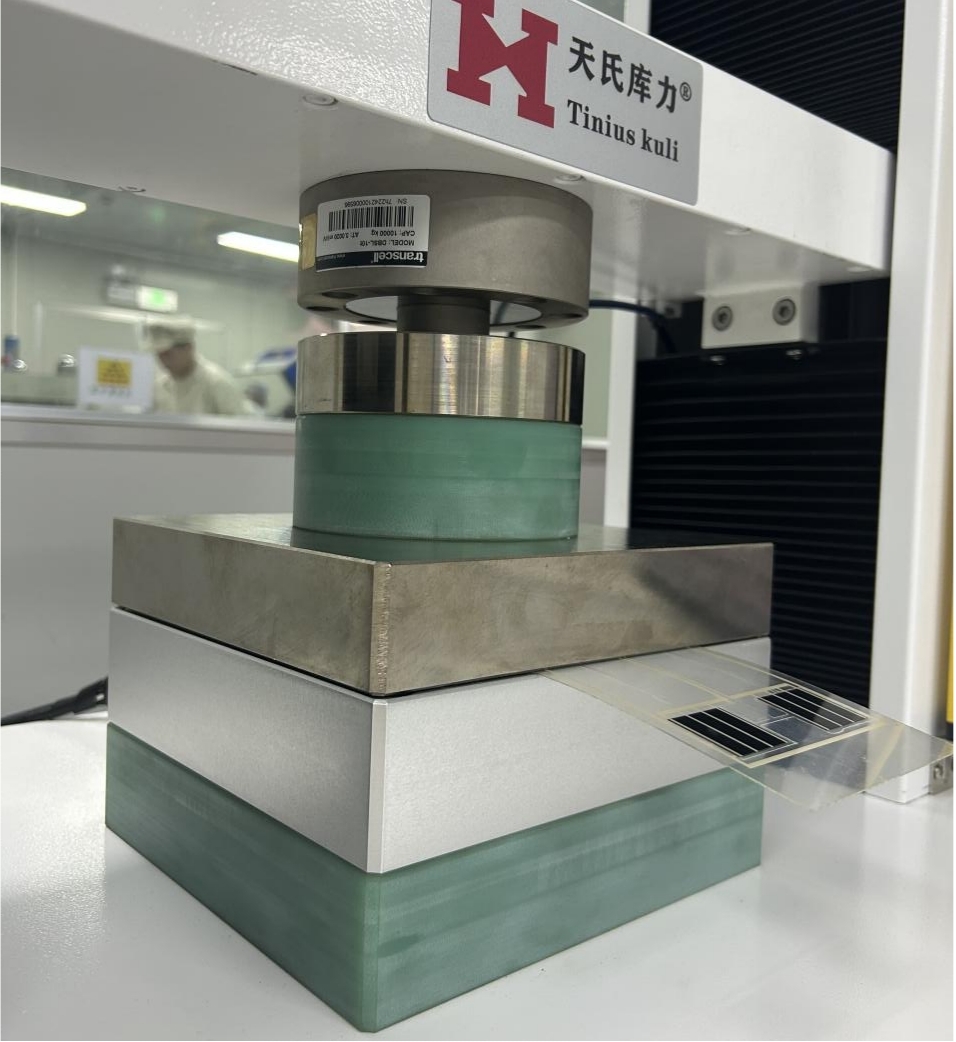

柔性傳感器壓力測試需要專門的設備支持。以TSKL定制壓力試驗機為例，這類設備集成了精密機械、傳感技術和控制系統，能夠滿足柔性傳感器特有的測試需求。
TSKL定制壓力試驗機的核心技術參數包括：
力學性能：最大測試荷重100KN（可定制），力傳感器精度0.5%FS，最小分解度0.001kg
運動控制：有效行程500mm（可定制），測定速度范圍0.01~500mm/min，采用伺服電機+電動缸的傳動機構
溫度控制：集成加熱板（20*20cm）和玻纖隔熱板，實現溫度模擬能力
安全保護：配備高400mm、間距20mm的安全光柵，檢測到物體靠近測試區域時自動停止測試
與主要用于磚、石、水泥、混凝土等建筑材料抗壓強度試驗的傳統壓力試驗機（如KL-2000Y型）不同，定制化的TSKL試驗機針對柔性傳感器的測試需求進行了專門優化。
這類設備能夠同步監測壓力、電阻和溫度等多個參數，為柔性傳感器在復雜環境下的性能評估提供全面數據支持。其高精度控制系統確保了測試條件的一致性與可重復性，這是獲得可靠測試結果的基礎。



當我們審視一臺先進的TSKL定制壓力試驗機，看到的不僅是100KN的最大測試荷重或0.001kg的最小分解度這些技術參數，更是柔性傳感器從實驗室走向?qū)嶋H應用的關鍵橋梁。
正如研究人員在柔性薄膜壓力傳感器標定測試方法標準中所追求的，每一次精密的壓力測試，都在為柔性傳感器在醫療健康、智能機器人、智能紡織等領域的可靠應用增添一份信心。
