国产精品久久久久久av下载红粉 _欧美大片欧美激情性色a∨久久_91网站在线看_久久噜噜噜精品国产亚洲综合 _亚洲精品免费av_亚洲影视九九影院在线观看_国产日本欧美一区二区三区在线_国产欧美一区二区三区视频_韩国三级日本三级少妇99_欧美在线视频观看免费网站

在工業(yè)與工程領(lǐng)域，材料的可靠性并非源于信任，而是基于精確、可量化的數(shù)據(jù)驗(yàn)證。對(duì)于廣泛應(yīng)用于化工、制藥、海洋及食品設(shè)備的316不銹鋼管而言，拉伸測(cè)試是其質(zhì)量保證體系中至關(guān)重要的一環(huán)。這項(xiàng)基礎(chǔ)而關(guān)鍵的力學(xué)性能試驗(yàn)，如同一次嚴(yán)格的“體能考核”，客觀地揭示了鋼管在靜態(tài)軸向拉力下的強(qiáng)度與塑性極限。

一、 測(cè)試的核心目的：超越合格印章

拉伸測(cè)試遠(yuǎn)非僅僅為了獲得一份合格的檢測(cè)報(bào)告。其深層次目的包括：
● 性能驗(yàn)證：確認(rèn)鋼管的力學(xué)性能指標(biāo)是否符合國(guó)際、國(guó)家或行業(yè)標(biāo)準(zhǔn)（如ASTM A213、GB/T 12771）的規(guī)定，滿足采購(gòu)技術(shù)協(xié)議的要求。
● 質(zhì)量控制：作為監(jiān)控生產(chǎn)工藝（如冶煉、熱穿孔、冷拉、固溶熱處理）穩(wěn)定性的有效手段。任何工藝參數(shù)的波動(dòng)都可能在拉伸曲線和結(jié)果數(shù)據(jù)上留下痕跡。
● 設(shè)計(jì)依據(jù)：為壓力容器、管道系統(tǒng)等設(shè)備的結(jié)構(gòu)設(shè)計(jì)、安全系數(shù)選取提供不可或缺的原始數(shù)據(jù)，是保障工程安全的基礎(chǔ)。

二、 測(cè)試的關(guān)鍵性能指標(biāo)解析

通過拉伸測(cè)試，我們可以獲得幾個(gè)定義明確、意義重大的力學(xué)參數(shù)：
1、屈服強(qiáng)度（Rp0.2）
● 定義：指材料開始發(fā)生明顯塑性變形（永久變形）時(shí)的應(yīng)力。通常以產(chǎn)生0.2%永久塑性應(yīng)變時(shí)的應(yīng)力值為準(zhǔn)。
● 工程意義：這是結(jié)構(gòu)設(shè)計(jì)中許用應(yīng)力的直接依據(jù)。它代表了管道在服役過程中能夠抵抗起始塑性變形的能力。對(duì)于316不銹鋼，該項(xiàng)指標(biāo)通常要求不低于205 MPa。一個(gè)高于標(biāo)準(zhǔn)的屈服強(qiáng)度意味著管道在承壓時(shí)更不易發(fā)生永久的形狀改變。
2、抗拉強(qiáng)度（Rm）
● 定義：試樣在斷裂前所能承受的最大名義應(yīng)力。
● 工程意義：它表征了材料抵抗最大均勻塑性變形的極限能力，反映了材料的強(qiáng)度儲(chǔ)備。即使設(shè)備因意外超載導(dǎo)致管道發(fā)生屈服，在達(dá)到抗拉強(qiáng)度之前，管道仍能繼續(xù)承載而不致立即斷裂。標(biāo)準(zhǔn)對(duì)316不銹鋼管的抗拉強(qiáng)度要求通常不低于515 MPa。
3、斷后伸長(zhǎng)率（A）
● 定義：試樣拉斷后，標(biāo)距部分的伸長(zhǎng)量與原始標(biāo)距的百分比。
● 工程意義：這是衡量材料塑性的核心指標(biāo)。一個(gè)高的斷后伸長(zhǎng)率（316不銹鋼通常要求≥35%）意味著材料具有優(yōu)異的延展性。在遭遇意外的局部應(yīng)力集中或過載時(shí)，管道能夠通過塑性變形來松弛應(yīng)力、重新分布載荷，避免發(fā)生災(zāi)難性的脆性斷裂，為安全預(yù)警提供寶貴的時(shí)間窗口。

三、 嚴(yán)謹(jǐn)?shù)臏y(cè)試流程：從取樣到斷裂

為確保數(shù)據(jù)的準(zhǔn)確性與可比性，測(cè)試全過程必須嚴(yán)格遵循標(biāo)準(zhǔn)規(guī)范（如ASTM E8 / ISO 6892-1）：

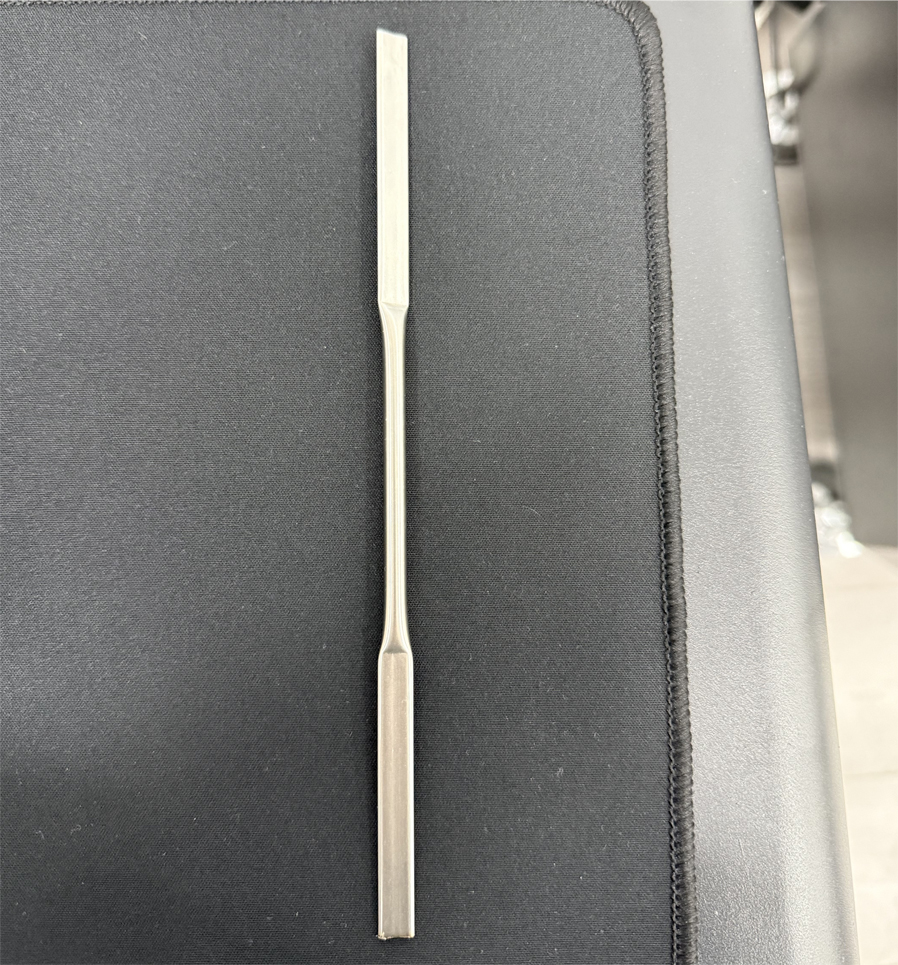

1、試樣制備：從待測(cè)鋼管上截取代表性管段，并機(jī)械加工成標(biāo)準(zhǔn)的啞鈴狀板狀試樣或圓棒試樣。精確測(cè)量試樣的原始橫截面尺寸和原始標(biāo)距。

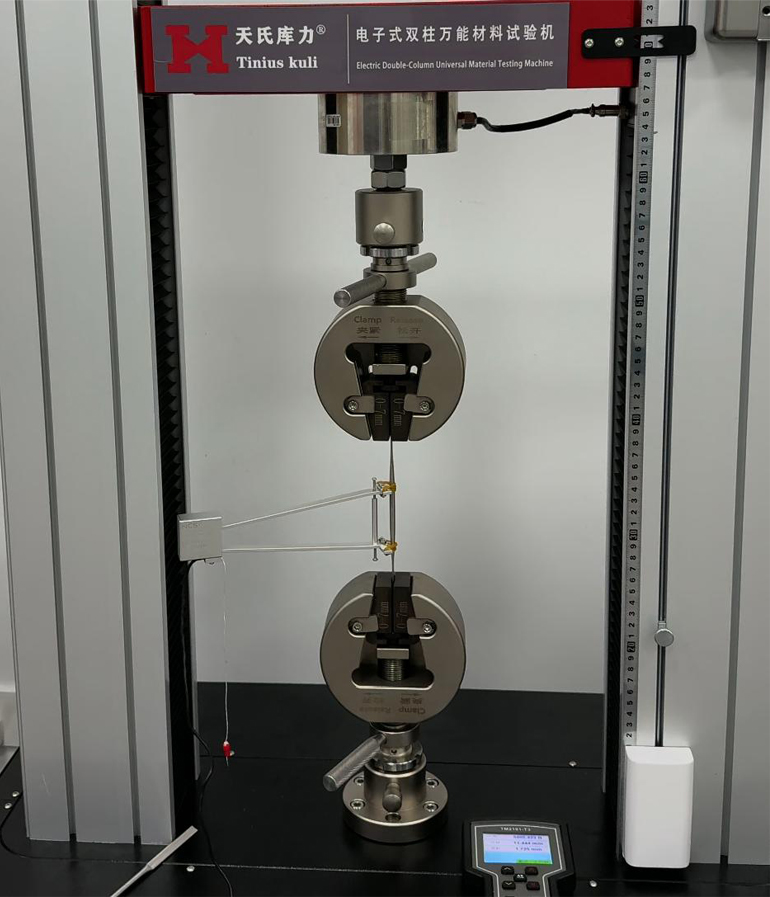

2、設(shè)備與裝夾：使用經(jīng)過校準(zhǔn)的萬能材料試驗(yàn)機(jī)。將試樣兩端牢固地夾持在夾具中，并確保受力軸線與試樣中心線重合，避免引入附加彎矩。

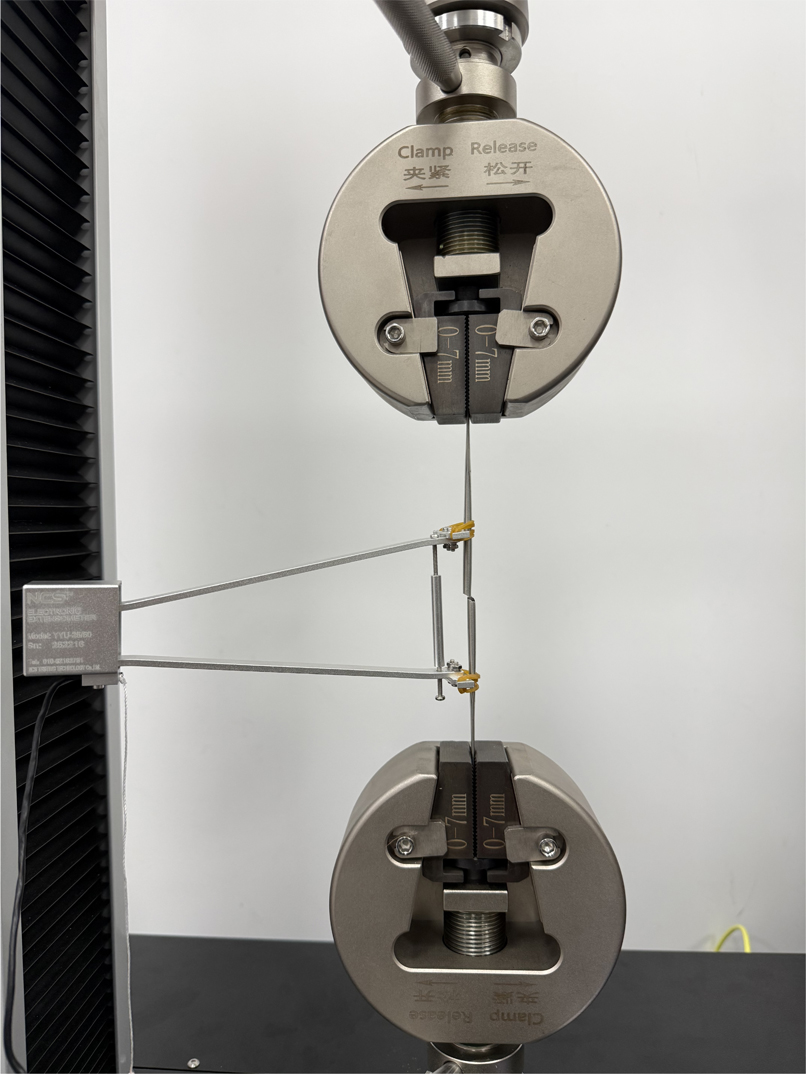

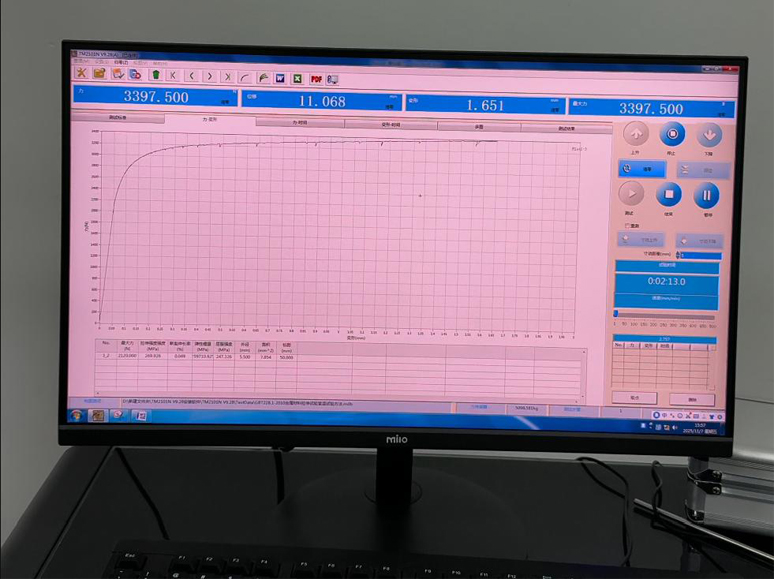

3、數(shù)據(jù)采集：在試樣平行段安裝高精度的引伸計(jì)，以捕捉微小的彈性變形和屈服點(diǎn)。試驗(yàn)機(jī)以恒定速率施加拉伸載荷，自動(dòng)記錄并繪制出完整的“載荷-位移”或“應(yīng)力-應(yīng)變”曲線。



4、觀測(cè)至斷裂：當(dāng)材料進(jìn)入均勻塑性變形階段后，小心取下引伸計(jì)。繼續(xù)加載直至試樣發(fā)生“頸縮”（局部截面急劇縮小）并最終斷裂。

5、斷后測(cè)量：將斷裂的試樣小心拼接，測(cè)量斷后標(biāo)距和頸縮處的最小截面尺寸，以計(jì)算斷后伸長(zhǎng)率和斷面收縮率。

四、 結(jié)果分析與工程解讀

獲得測(cè)試數(shù)據(jù)后，需與產(chǎn)品標(biāo)準(zhǔn)規(guī)定的最低要求進(jìn)行比對(duì)。所有指標(biāo)均滿足要求，方可判定該批鋼管力學(xué)性能合格。

若出現(xiàn)屈服或抗拉強(qiáng)度偏低，可能指向材料固溶熱處理不充分（如溫度不足或保溫時(shí)間過短），導(dǎo)致碳化物未完全溶解或晶粒組織不均。

若斷后伸長(zhǎng)率顯著不足，則警示材料的塑性儲(chǔ)備不足。原因可能包括熱處理工藝不當(dāng)（如過燒）、材料純凈度不夠（夾雜物過多），或冷加工變形后未得到充分的再結(jié)晶退火。

對(duì)于316這類奧氏體不銹鋼，其特有的“加工硬化”傾向也需在分析中加以考慮。冷加工會(huì)顯著提高其強(qiáng)度而犧牲塑性，因此通過規(guī)范的固溶處理來恢復(fù)其固有的優(yōu)良塑性與耐蝕性至關(guān)重要。

結(jié)論

316不銹鋼管的拉伸測(cè)試，是一項(xiàng)將實(shí)物材料轉(zhuǎn)化為客觀數(shù)據(jù)的精密科學(xué)過程。它不僅是流入市場(chǎng)前的一道質(zhì)量關(guān)卡，更是連接材料科學(xué)、制造工藝與工程安全的橋梁。通過嚴(yán)謹(jǐn)?shù)貓?zhí)行這一測(cè)試，我們得以量化評(píng)估每一根鋼管的內(nèi)在潛力，確保其能夠在各種苛刻的工況下，長(zhǎng)久、安全、可靠地履行其使命。
