拉力機氣動夾具詳解
來源：天氏庫力 發布日期
2018-10-24 瀏覽：
氣動夾具是由氣源提供夾緊力的夾具，氣動夾具多為對夾夾具改造，將螺紋頂緊結構改為氣缸頂緊結構，優點是夾持力恒定、使用方便，解決了部分因夾持問題出現的打滑現象，減少了人為誤差。但氣動夾具結構要復雜多，一些夾具內設了杠桿機構，以增加夾持力度，如果加工不合格有可能導致杠桿卡死、活動滯塞等問題。
如果客戶的夾具中有一只出現此類現象應先交換兩只夾具的氣管，檢查是否加工造成的夾具固有的問題。如果更換的氣管，其滯塞現象有所轉移，或者兩只夾具同時出現該現象，則是氣路問題，應首先檢查氣源有無氣壓；調壓閥是否有壓力顯示；氣管是否有阻塞折彎的現象，如未發現，則需調整該通道的限流器。如果仍無反映則需拆開啟動控制器檢查二位五通閥是否工作正常，電路板指示燈是否正確響應。
氣動夾具應盡量避免空夾，容易損壞鉗口齒面。對于膠皮鉗口的單動氣動夾具則容易造成鉗口沾粘無法打開的問題
氣動夾具工作原理：氣動夾具是以壓縮空氣為動力源的一種夾具，它通過氣缸把空氣壓力轉換為機械能，可以實現式樣定位、夾緊的效果。
氣動夾具的優點：
a:操作簡單，便于實現自動化控制，不需要借助人為的力量也能進行夾緊式樣的工作。
b:氣動反應速度快，可重復試驗性高，因此在生產過程中縮短試驗時間，提高生產效率。
氣動夾具的缺點：
a:價格昂貴，它的價格一般在兩千到五千左右，質量稍微好點的有幾萬塊錢不等。
b:氣動夾具的維修成本高相比于手動要貴的多。

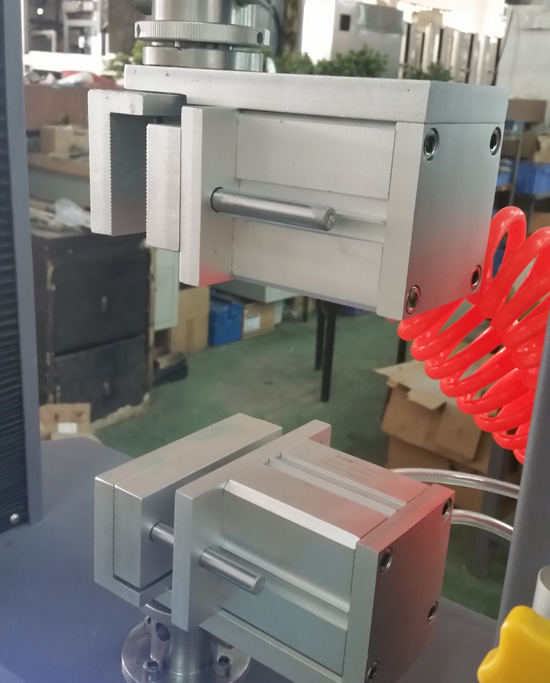

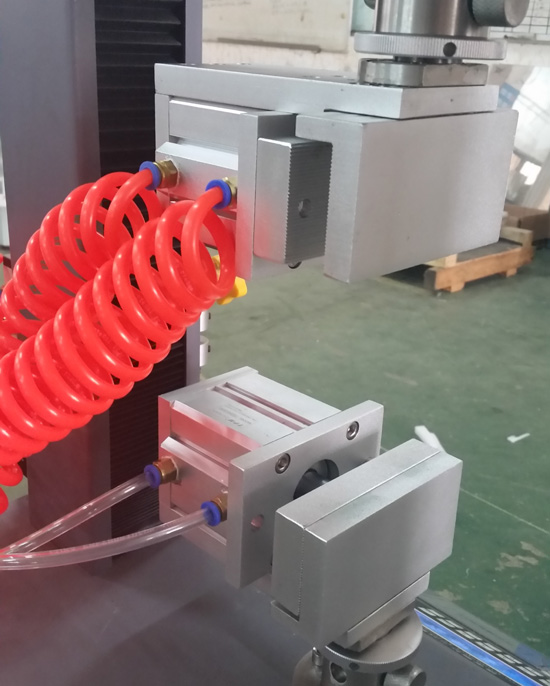

氣動夾具應用實拍：
