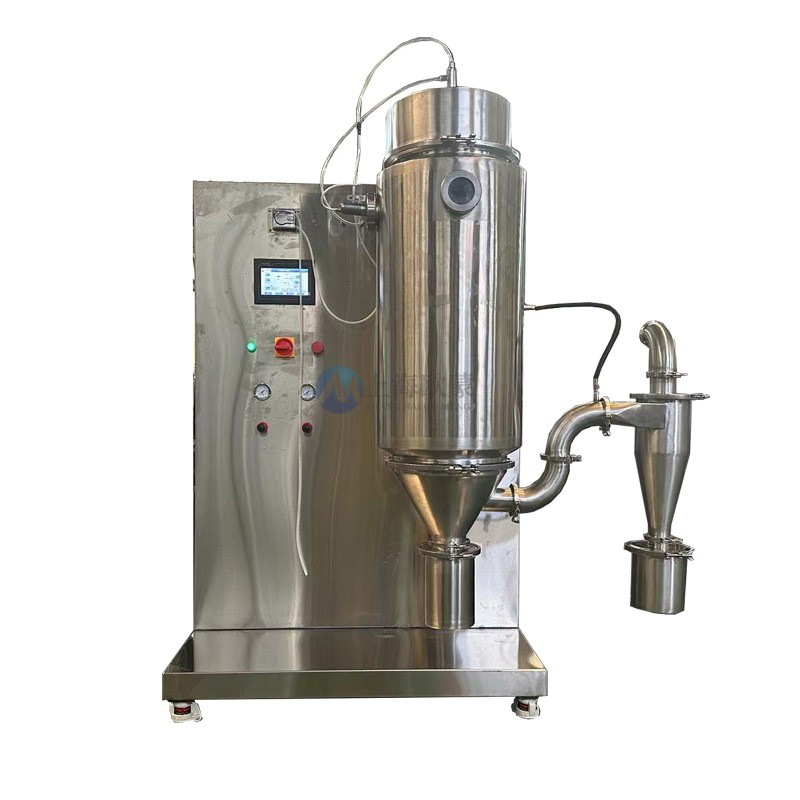

陶瓷漿料造粒噴霧干燥機(0-300um)OMZL-10

所屬分類：噴霧造粒干燥機

電話：400-052-6177

在線咨詢

產品系列

查找您想要的產品系列

產品屬性

屬性: 產品別名; 設備型號; 生產廠家; 主要材質; 處理能力; 電壓功率

詳情: 噴霧造粒干燥機、實驗室噴霧造粒機; OMZL-10; 上海歐蒙實業有限公司; SUS304/316L; 5-8L/H; 25KW

產品詳情

產品介紹：
一、陶瓷漿料噴霧干燥機技術目標（產品產量、品質及工藝要求等）：
技術參數：

產品型號	OMZL-10
處理量	8KG/H
干燥塔	φ1200mm 內鏡面，外蒙板拉絲，中間填充保溫，有操作門，視鏡，照明燈
干燥溫度	室溫-250℃±1°C可調，出風溫度： 75-145℃
空氣流量	約800 m3/h
電源	AC 380V/50Hz
外形尺寸	長×寬×高 = 3000×2000×3000 mm
重量	約1000KG
加熱器	電加熱25KW或蒸汽+電
結構形式	開式干燥系統,立式,熱風接觸方式并流
進料方式	無級調速蠕動泵
噴頭類型	雙氣造粒噴頭，0-200μm
物料收集器	塔底+旋風分離器或布袋式收集器可選
霧化方式	壓縮空氣霧化/或離心霧化
控制系統	PLC控制，觸摸屏操作界面，互鎖，具備故障報警提示功能
其它選配件	振動錘、初中效過濾、高溫高效過濾器出風溫度調節、水膜除塵器、塔負壓表
安全保護裝置	過熱保護、過載保護等

陶瓷噴霧造粒機視頻展示：

二、技術設計（工藝設計、設備布置、控制設計）
一）工藝節點
1.進料系統：液料由泵吸送至造粒噴頭。
2.造粒噴霧系統：由造粒噴頭將液料霧化成微米級霧滴，進入干燥塔體。
3加熱系統：由電加熱器、熱風管組成，完成將常壓空氣加熱至工藝所需的高溫空氣。

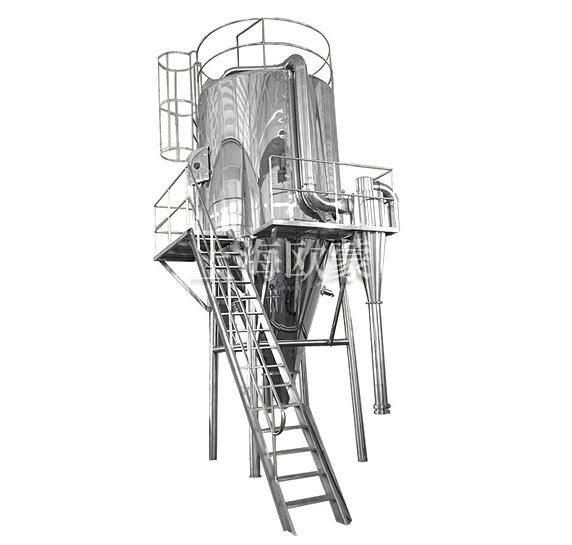

4.干燥塔系統: 由干燥塔體、熱風分配器、蝸殼、照明燈、觀察門等組成
5.產品出料及除塵：旋風分離器、底部收集瓶、尾部布袋除塵器三點收集
6.電氣控制系統：嵌入式觸摸控制系統
二）系統工藝闡述
經過前道工序處理后的料液進入螺桿泵送至干燥塔底部的造粒霧化器。噴頭將料液均勻地霧化為微米霧滴群，進入塔內。常壓空氣進入加熱系統，被加熱至工藝所需的溫度，經熱風管道，熱風蝸殼、熱風分配器均勻進入干燥塔上部，與霧滴群接觸后高溫固化，熱解成產品，干燥后的成品隨同尾氣經出風管送至旋風分離器進行氣固分離，成品細粉回收，含有碳化物干粉的尾氣再經過除塵器進行尾氣凈化，達到環保要求的尾氣經引風機排空。
